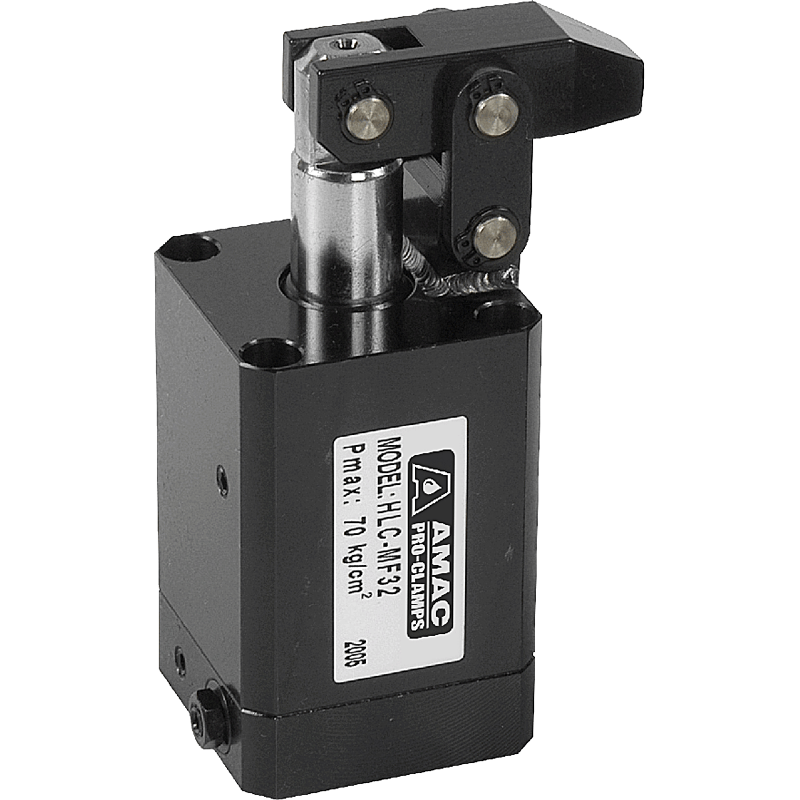

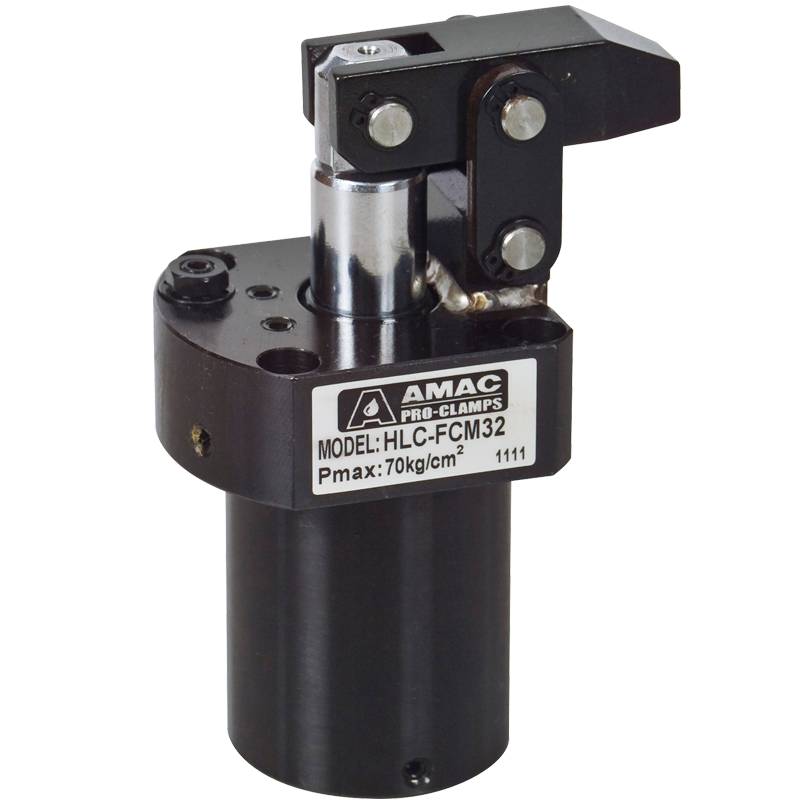

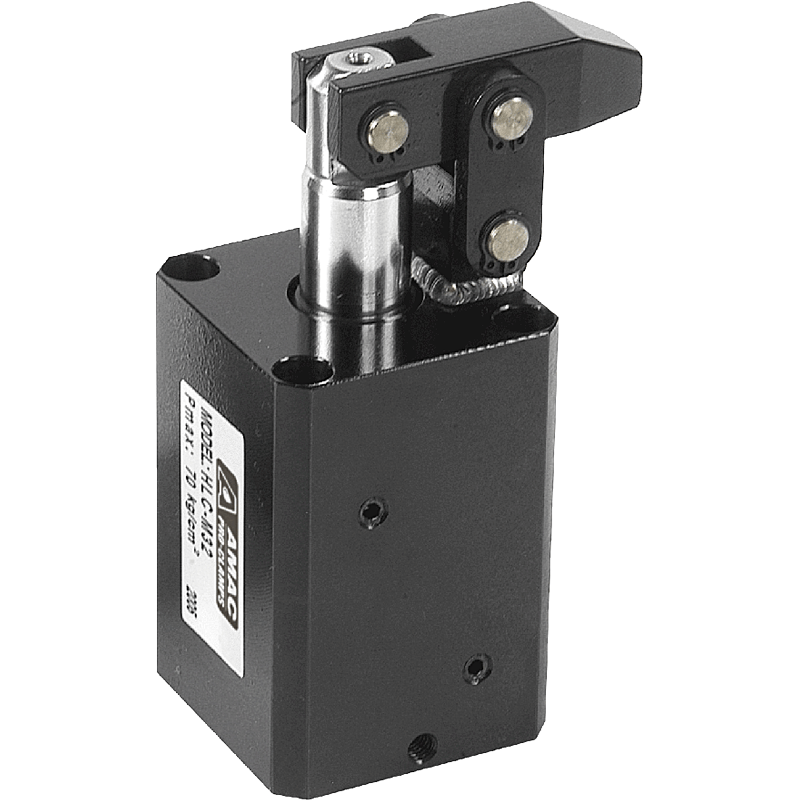

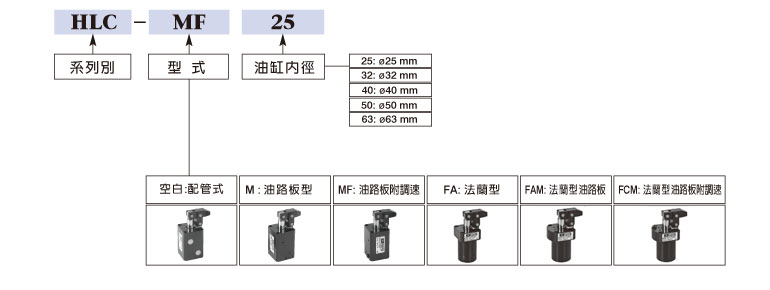

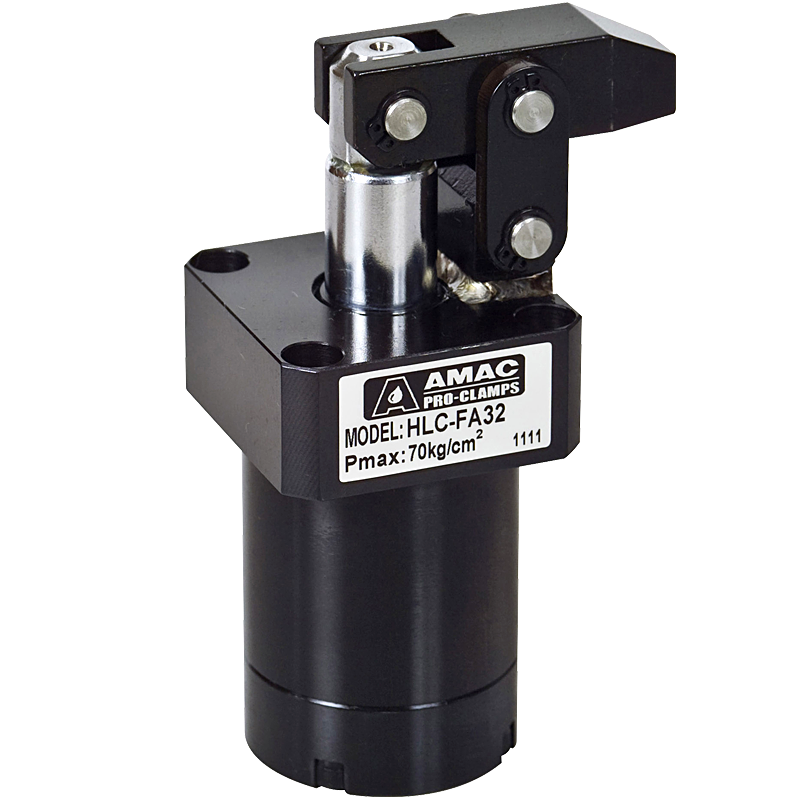

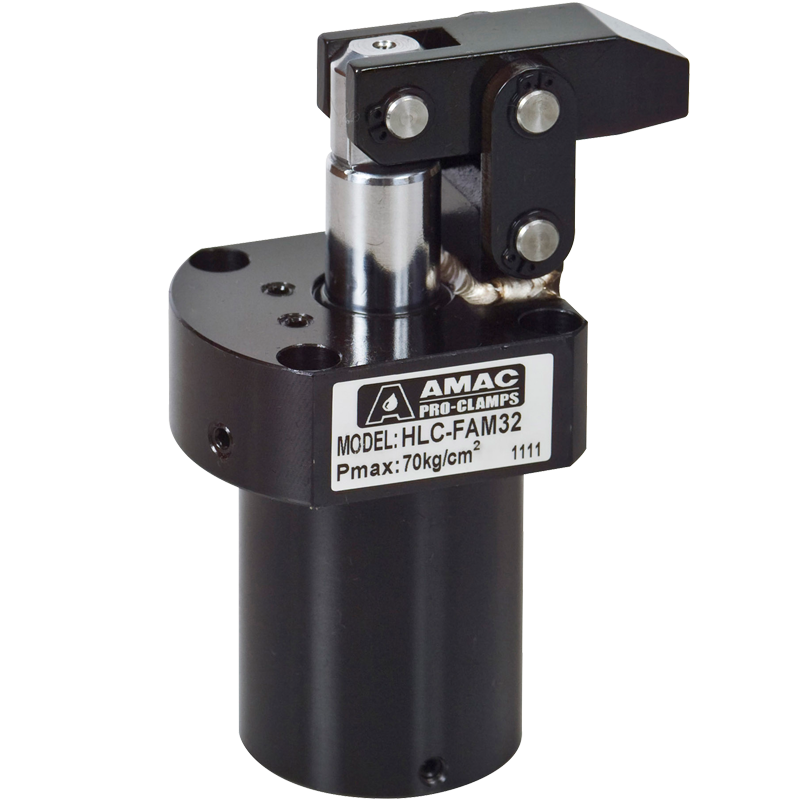

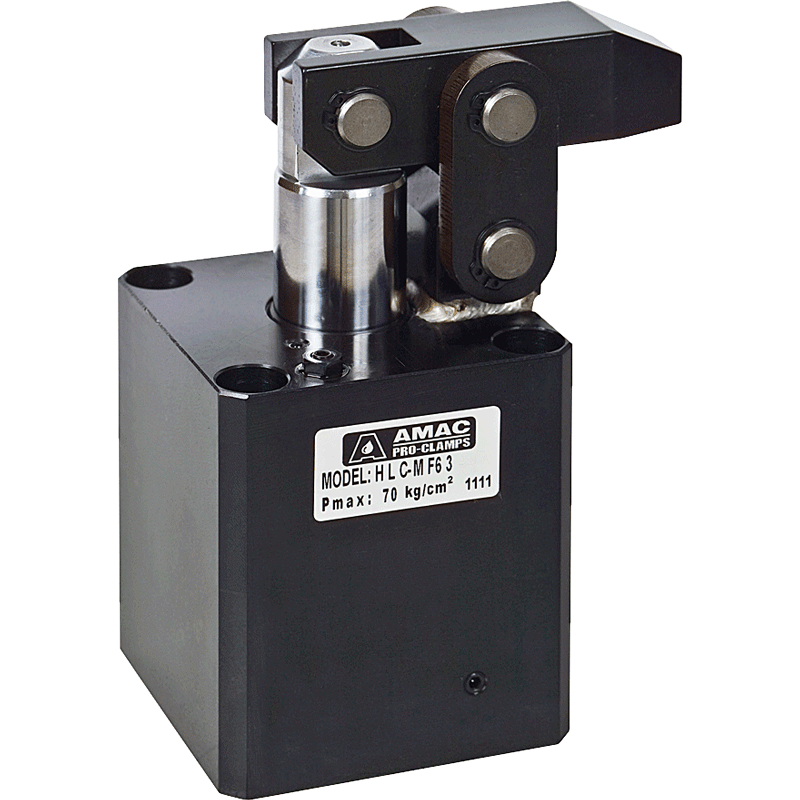

AMAC 空油壓夾治具 空壓缸系列 ASC空壓轉角缸 AJC空壓治具缸 ALC槓桿空壓缸 油壓缸系列 HSC油壓轉角缸 HLB槓桿油壓缸 HLC槓桿油壓缸 HTB薄型油壓缸 高壓缸系列 HPS高壓轉角缸 HBC塊型油壓缸 TC單動油壓缸 增壓缸系列 ADB氣動增壓缸-單迴路 ADB氣動增壓缸-三迴路 ADB氣動增壓缸-四迴路 HB油壓增壓缸 支撐缸系列 HSP高壓支撐缸 油壓控制閥 LSV油壓順序閥 HSV油壓順序閥 PRV油壓減壓閥 FCV油壓流量閥 壓板與配件 ARM夾具缸壓板 PTA動向鋼珠螺桿 PTB動向鋼珠螺桿 PTC齒型螺桿 PTD支持件 其他 應用範例 產品重量表 產品簡介 • Bore : ø25~ø63 mm • Pmax : 70 Kg/cm² • 此型式油壓缸，夾持機構為槓桿原理，活塞推出為夾緊狀態，主要機構零件安装於缸體外部，易於維護。 • 缸體及夾持機構材料均採用機械構造用炭素鋼，堅固耐用，使用壽命長。 HLC槓桿油壓缸 產品型式 產品簡介 Line 配管式 M 油路板型 MF 油路板附調速 MF63 油路板附調速 FA 法蘭型 FAM 法蘭型油路板 FCM 法蘭型油路板附調速 特性資料 檔案下載 特性資料 氣缸內徑mm ø25 ø32 ø40 ø50 ø63 活塞桿徑mm ø18 ø20 ø22.4 ø28 ø35 總行程mm 25 25 30 34 40 受壓面積(拉入/推出)cm² 2.37 / 4.91 4.9 / 8.04 8.63 / 12.57 13.47 / 19.63 21.55 / 31.17 理論夾持力30 Kg/cm² 116 191 287 453 701 使用流體 已濾清之標準液壓油 最大操作壓力 70 Kg/cm² 操作壓力範圍 5-50 Kg/cm² 作動方式 複動式 訂購標示法
