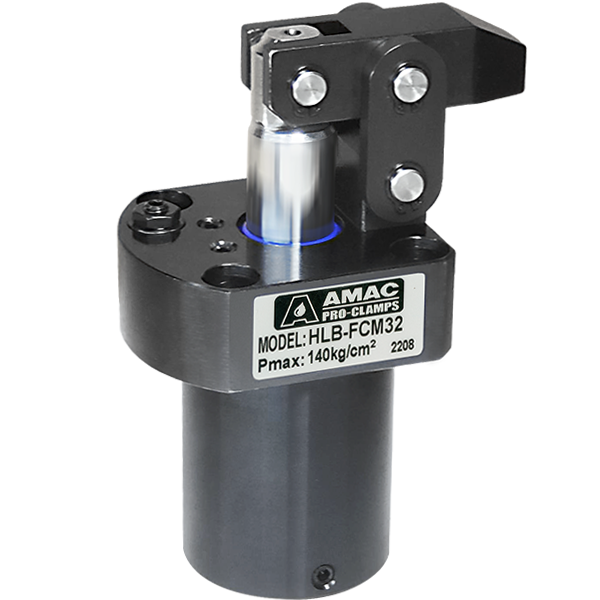

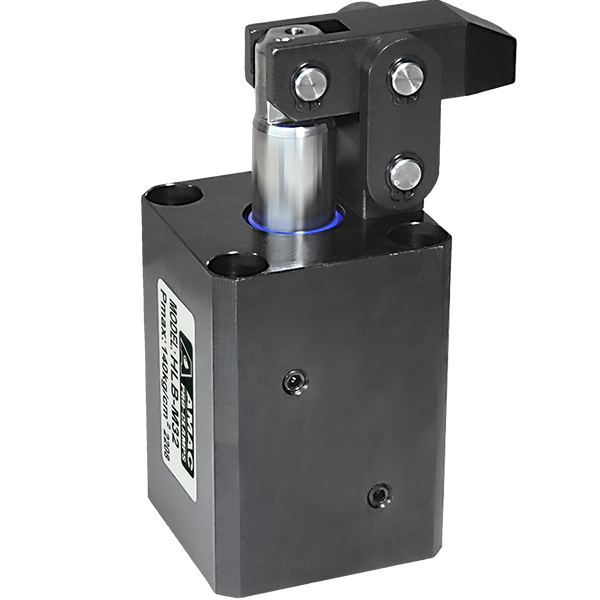

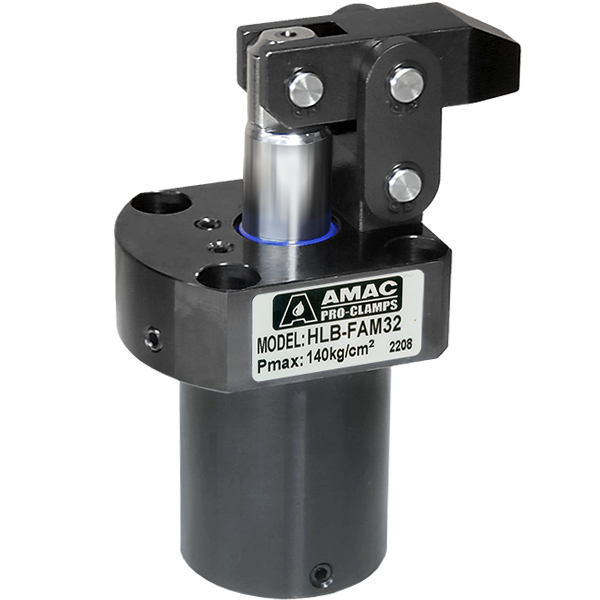

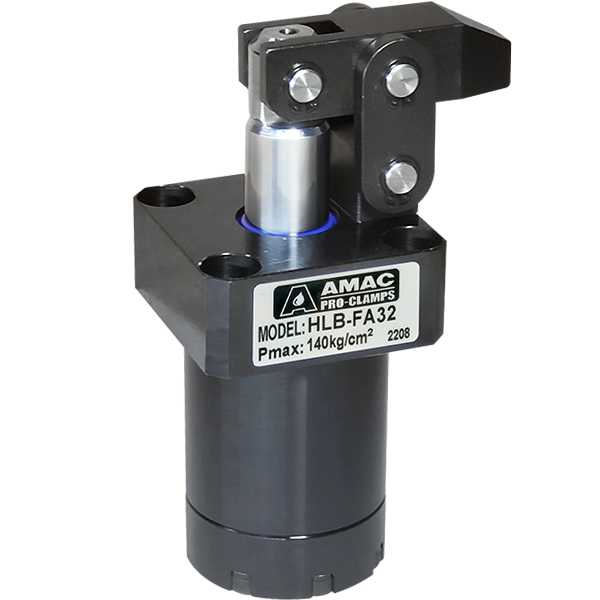

HLB槓桿油壓缸 HLB槓桿油壓缸
產品簡介
• Bore : ø25~ø40 mm    • Pmax : 140 Kg/cm²
• 此型式油壓缸,夾持機構為槓桿原理,活塞推出為夾緊狀態,夾持力大於轉角缸,主要機構零件安装於缸體外部,易於維護。
• 缸體及夾持機構材料均採用機械構造用炭素鋼,堅固耐用,使用壽命長。
• 壓板:材質S45C 硬度HRC26˚~30˚。
特性資料
氣缸內徑mm ø25 ø32 ø40
活塞桿徑mm ø18 ø20 ø25
總行程mm 25 25 30
受壓面積(拉入/推出)cm² 2.37 / 4.91 4.9 / 8.04 7.66 / 12.57
理論夾持力100 Kg/cm² 388 635 955
使用流體 已濾清之標準液壓油
操作壓力範圍 5-140 Kg/cm²
作動方式 複動式

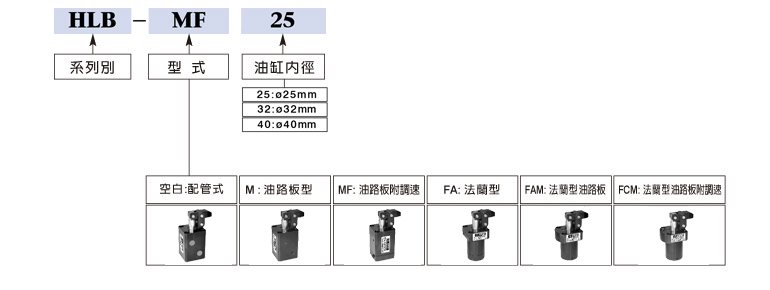

訂購標示法
HLB槓桿油壓缸訂購標示
